产品综述

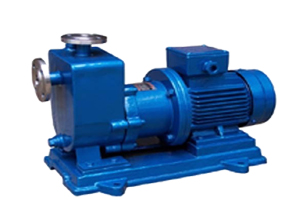

　　ZCQ型自吸式磁力驱动泵（以下简称自吸泵）是根据用户的要求，在CQ型磁力泵的基础上吸收国外最新技术，并经过本公司技术人员反复研究试验而成功的新产品，其性能达到国际同类产品先进水平。 ZCQ型自吸式磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。

　　产品用途

　　该泵结构紧凑，外形美观，体积小，噪音小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

　　设计特点

　　本磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。可配置泵用保护器，在泵空转或过载时保护器自动断开电源，以保护泵内部件或电机不至于因泵断流空转或电机超负载耐损坏产现象产生。适用温度：-30℃～200℃。
